概述

往復式給料機也叫槽式給料機或者擺動式給料機，該設備是由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成，當電機啟動后，經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。



特點

　　1、由于往復式給料機采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損小。
　　2、往復式給料機結構簡單，重量輕，不需要潤滑，維修方便。
　　3、采用半波整流控制線路，可在額定產量內無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。
　　4、 可根據用戶要求，提供自動穩幅控制系統。配套微機控制箱可實現智能化給料，穩定性高。

參數

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底板行程（mm）	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200	4	100	90	150	135	225	200	330	300	590	530
	150	3	75	67	112	100	170	150	247	220	440	395
	100	2	50	45	75	68	133	100	165	150	295	268
	50	1	25	22	39	34	55	50	83	75	148	132
曲柄轉速（r/min）			57		57		57		62		62
電動機	型號		YB160M1-8		YB160M1-8		YB160M1-8		YB160M-6		YB200L1-6
			（Y160M1-8）		（Y160M1-8）		（Y160M1-8）		（Y160M-6）		（Y200L1-6）
	功率（kw）		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機允許最大粒度（mm）	型號		JZQ-350		JZQ-350		JZQ-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量（kg）	帶 料 斗		1127		1251		1481		1927		2737
	不帶料斗		1026		1144		1342		1735		2505

　　注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）

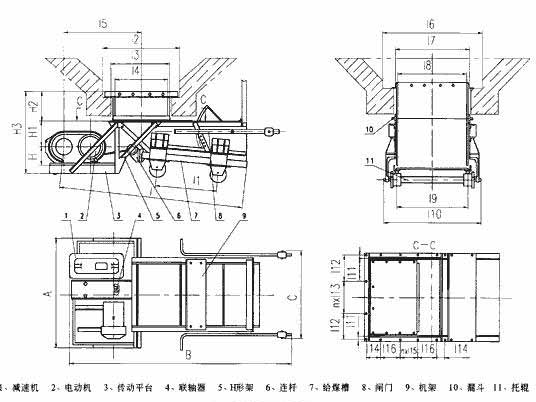

　　K型往復式給料機主要外形尺寸：



型號	A	B	C	H	H1	H2	H3	L	L1	L2	L3	L4	L5	L6
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500



型號	L	L8	L9	L10	L11	L12	n×L	L14	n×L15	L16	N×MD
K-0	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	800	750	750	1080	35	275	1×280	131	1×190	190	16×M20
K-2	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20



用途

往復式給料機廣泛適用于煤礦、電廠、煤場儲運等防爆要求較高的工作場所。
