概述

GZT系列棒條式振動給料機采用消化引進美國枝術制造的振動器、框架式環槽鉚釘聯接結構．又采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。


特點

GZT系列棒條式振動給料機在接近排料端的給料面布有分級作用縫隙可調的棒條，在進行給料同時能將物料中泥土及細碎粒級的物料分離出去，使其后面的破碎機更有效發揮功能；該產品采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。

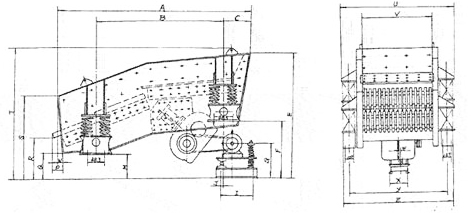

GZT棒條式振動給料機安裝尺寸圖

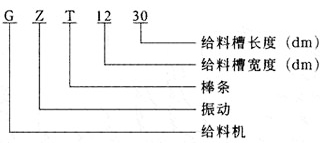

GZT棒條式振動給料機產品型號表示示例

參數

GZT(I)型系列棒條式振動給料機技術性能及參數



型號	最大給料粒度mm	生產率t/h	偏心軸轉速r/min	電機功率kW	安裝傾角°	機器重量(不包括電機)kg	料槽尺寸(長×寬)mm	機器外型尺寸(長×寬×高)mm
GZT-380×95	500	96-160	500-714	11	0	4082	3800×960	3882×2177×2066
GZT-420×110	580	120-240	500-800	15	0	4740	4200×1100	4282×2400×2150
GZT-490×96	500	120-240	500-800	15	0	5351	4900×960	4957×2277×2150
GZT-490×110	630	120-280	500-800	15	0	5352	4900×1100	4950×2425×2031
GZT-590×110	630	350	750	22	0	6130	5900×1100	6000×2500×2150
G7T-600×130	750	400-560	500-800	22	0	7800	6000×1300	6082×2580×2083



GZT(II)型系列棒條式振動給料機主要技術參數



型  號	工作面積(m2)		盲板傾角°	棒條傾角°	雙振幅mm	振動方向角°	最大入料粒度mm	處理能力t/h	振動次數 次/分	電動機
	盲板	棒條								型號	功率kW
GZT0720	0.7	0.7	0	15	12	45	400	150-175	750	Y160M-6	7.5
GZT0930	1.2	1.35	5	20	11	45	400	200-230	79-790	YCT200-4B	7.5
GZT1230	1.8	1.8	5	20	9	45	700	260-300	800	Y160M-6	7.5
GZT1535	3	2.3	5	20	9	45	700	300-400	800	Y160M-4	11
GZT1560	6	3	5	20	8	45	1000	400-600	800	Y180M-4	22



型  號	外型尺寸長×寬×高mm	總重kg	最大分離件
			外型尺寸 長×寬×高mm	重量kg
GZT0720	3140×1420×1679	3936	2800×1420×1090	2331
GZT0930	3009×1645×2011	4359	2774×1645×1528	3390
GZT1230	3384×1949×2055	4808	3457×1949×1403	3953
GZT1535	4007×2226×1980	5994	4214×2226×1675	5490
GZT1560	6318×2295×3015	11153	6492×2295×2104	8583



用途

GZT系列棒條式振動給料機共有五個規格，適用于破碎機前大塊物料的均勻給料。特別適合于黑色或有色金屬礦石、建筑石料粗碎前的給料用。
